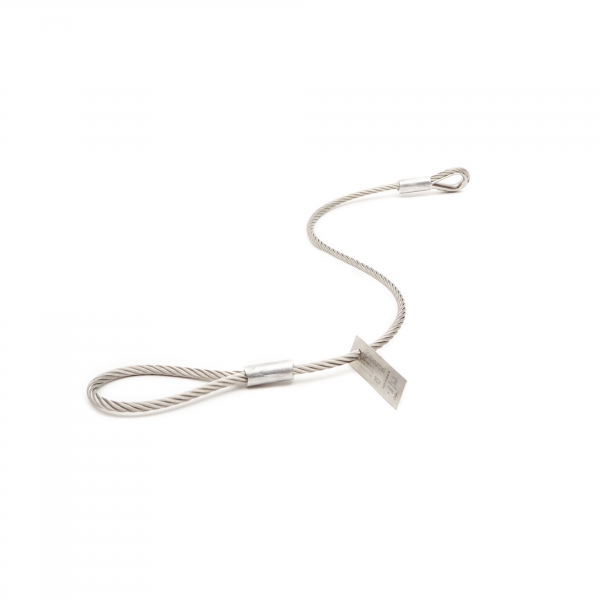

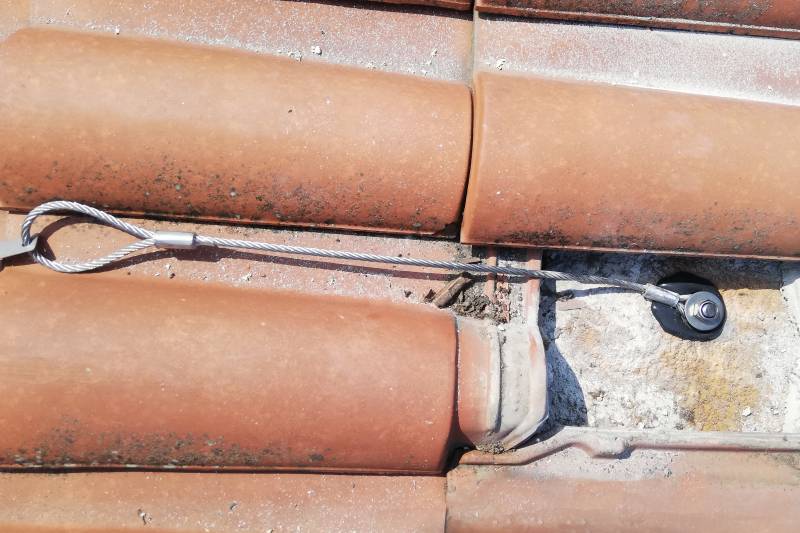

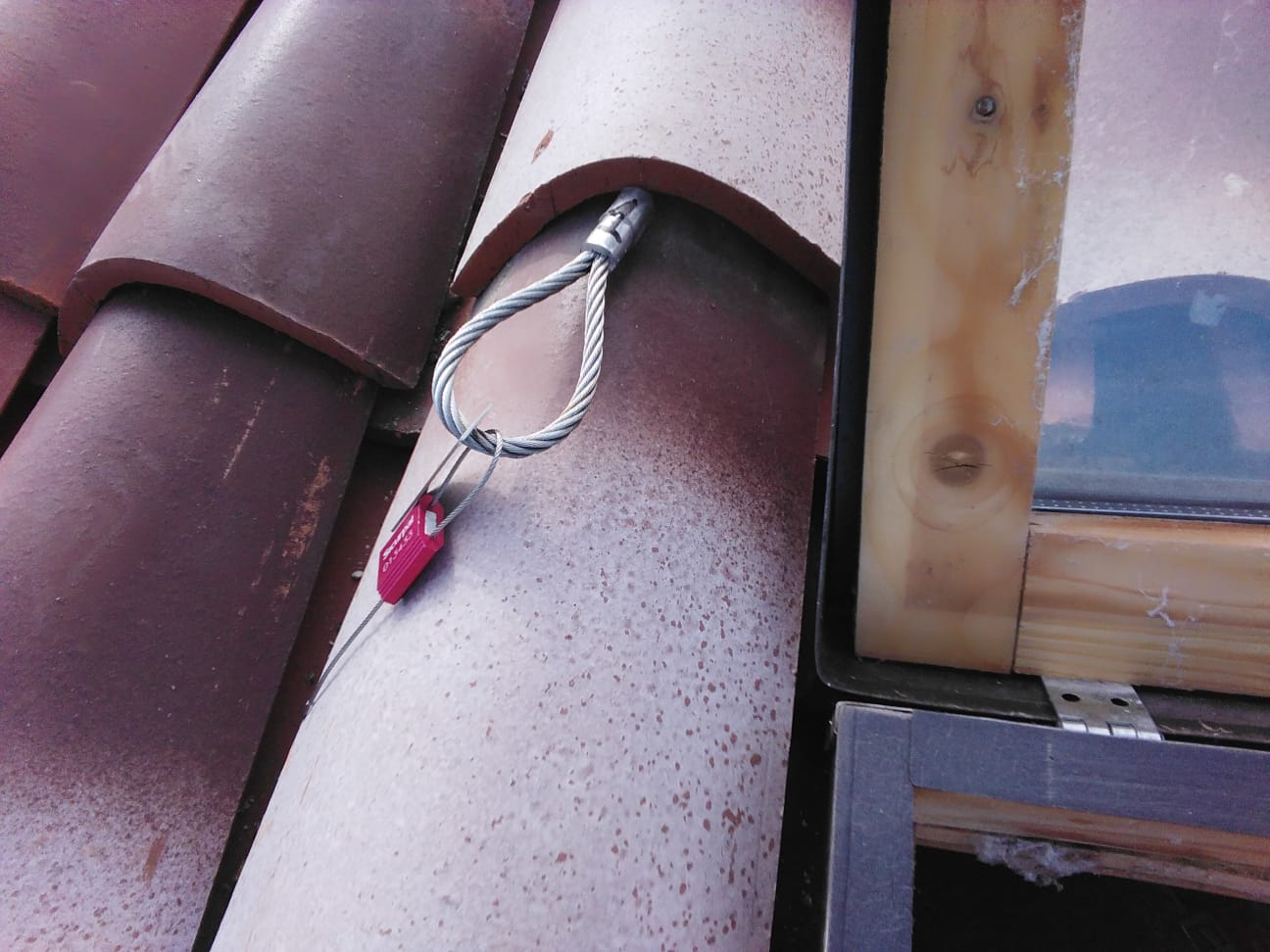

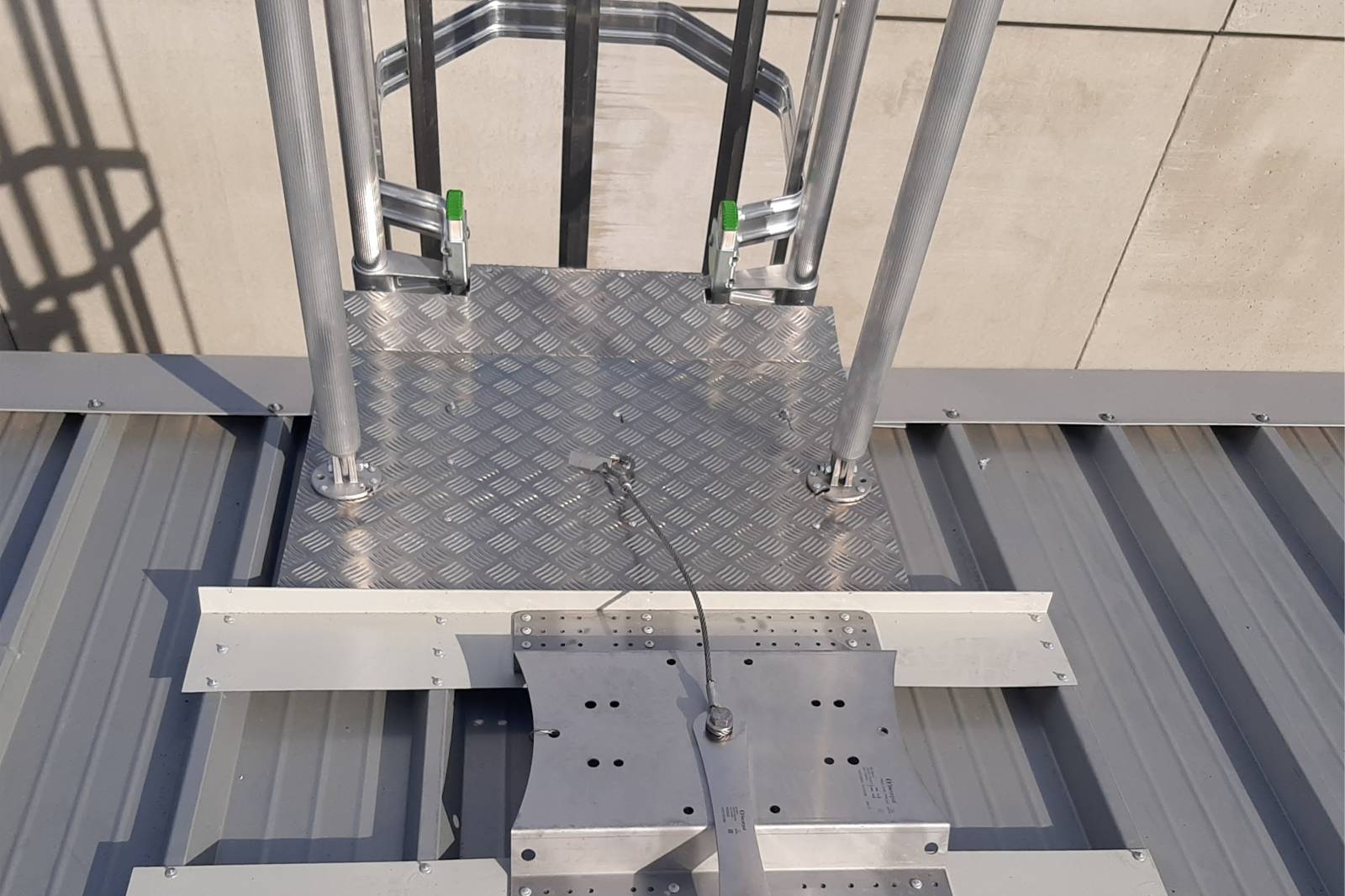

Cavetto SCV senza piatto Cod. 003739
- Cavetto in acciaio inox AISI 316

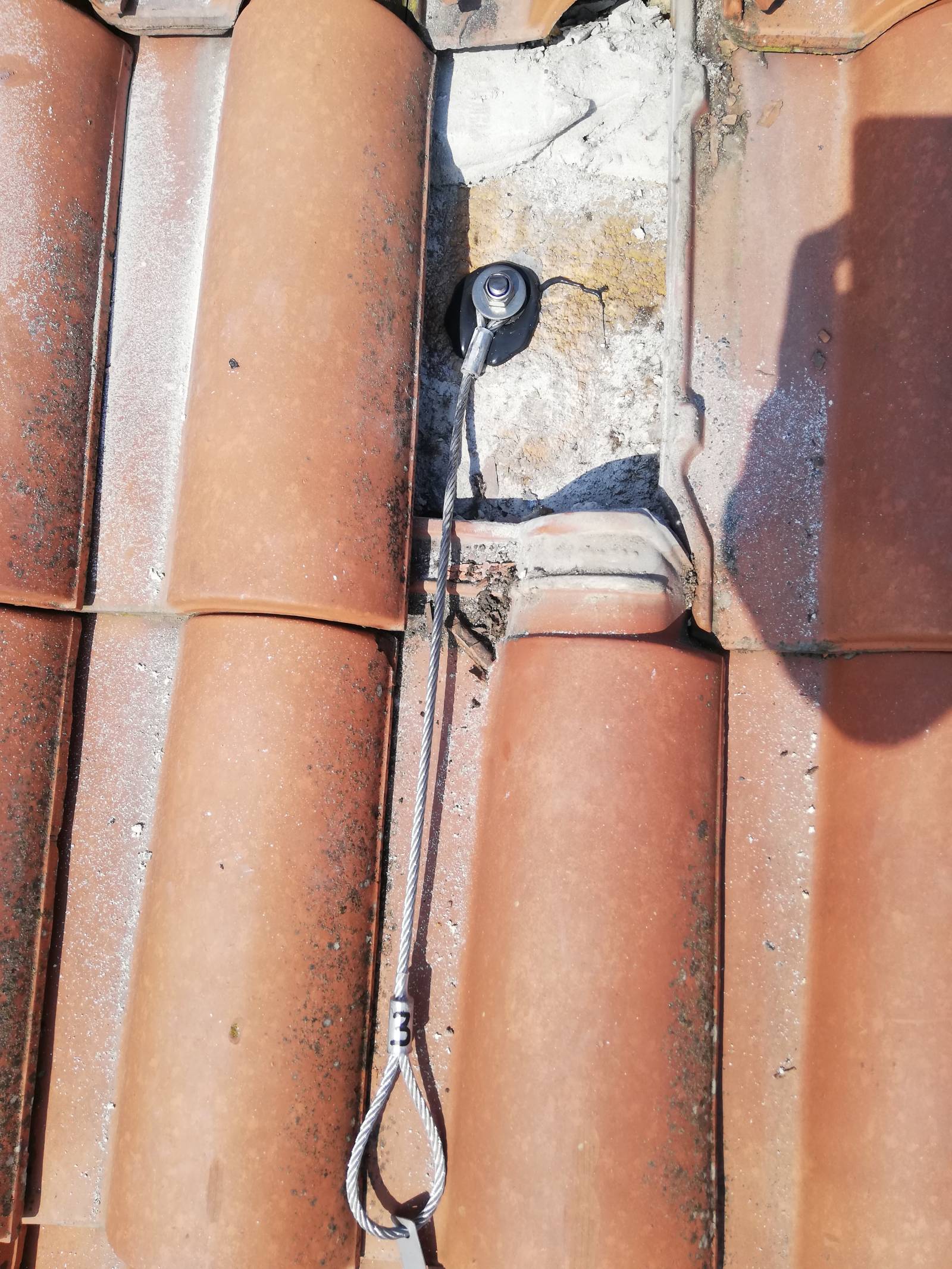

- Il prodotto ottimizza il montaggio su coperture con tegole in latero cemento, non obbligando una posizione fissa all’uscita dell’ancoraggio
- Fissaggio solo mediante barre M12 e resina bi-componente su struttura in calcestruzzo o legno di opportune dimensioni, da verificare a cura del progettista
- Utilizzo con strutture portanti in legno o opportune travi in calcestruzzo
- Il dispositivo di ancoraggio è progettato per resistere ad una sollecitazione di 10 kN
- Il sistema di fissaggio garantisce un’ottima tenuta anche su strutture leggere

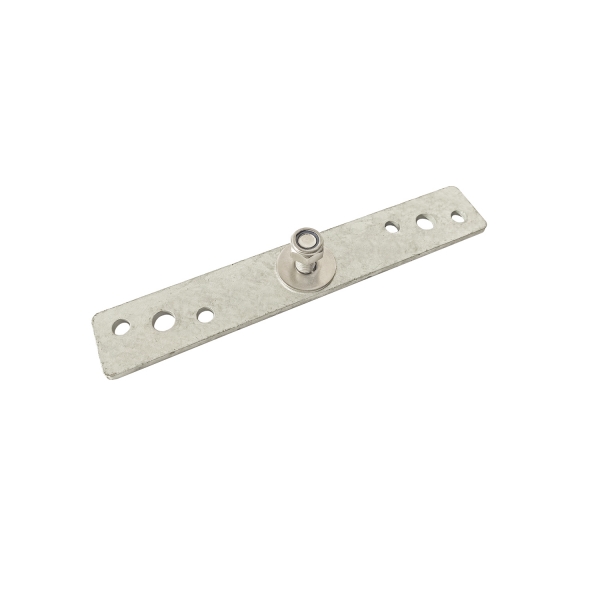

Piastra di fissaggio per cavetto Cod. 003670
- Piattino in acciaio zincato a caldo S235
- ll prodotto ottimizza il montaggio su coperture con tegole in latero cemento, non obbligando una posizione fissa all’uscita dell’ancoraggio
- Il sistema di fissaggio garantisce un’ottima tenuta anche su strutture leggere
- Ideale per fissaggio su struttura in legno da verificare a cura del progettista
- Fissaggio mediante nr. 4 viti 8x80 mm (Cod. 003443) oppure con 2 barre filettate M10 o M12 e resina bi-componente
- Il dispositivo di ancoraggio è progettato per resistere ad una sollecitazione di 10 kN
-

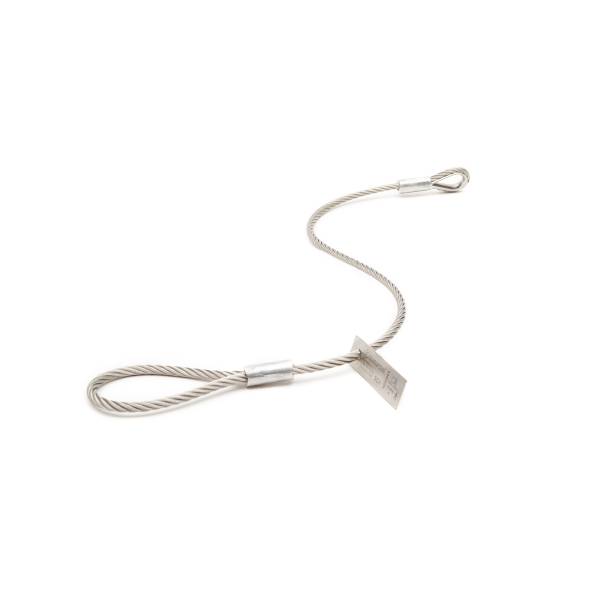

SCV
Art. 003739 Cavetto in acciaio INOX AISI 316 con piastrina identificativa -
Piastra Riparti
Art. 003670 Piastra Ripartizione per cavetto SCV con bulloneria. Da usare se si debbano usare più ancoranti (viti, barre) e la sola barra filettata di fissaggio non sia sufficiente -
Cartello LV IT
Art. 000296 Cartello Segnalazione Linea di Vita in italiano -
ID Impianto
Art. 000291 Codice identificativo sistema di ancoraggio -
Libro Impianto
Art. 002562 Libretto d'Impianto Sicurpal - Ispezioni e manutenzione -
Box Porta Doc.
Art. 003334 Box Porta Documenti c/kit fissaggio
-

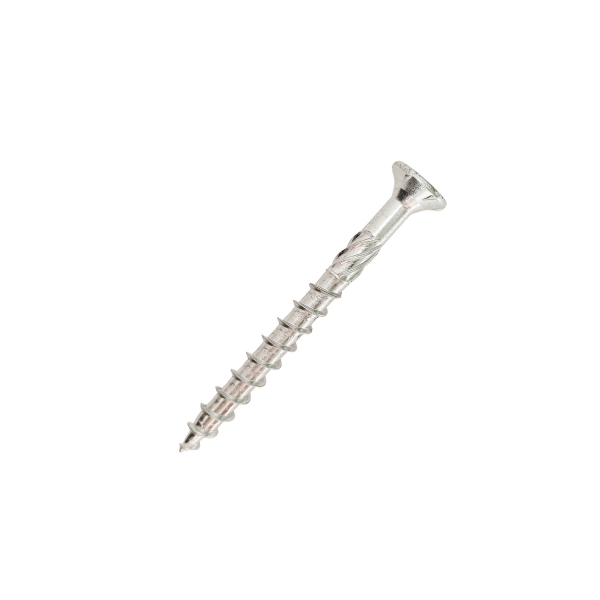

Vite HBS 8x80
Art. 003443 Vite HBS 8x80 per Legni Duri -

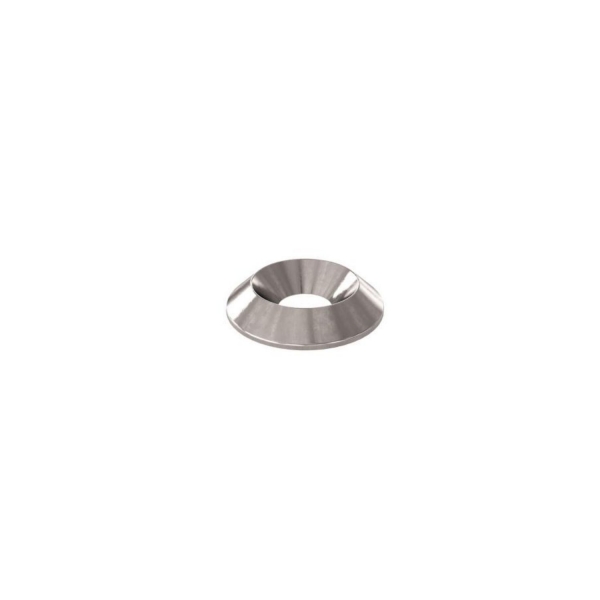

Rondella Fixing
Art. 002117 Rondella Fixing diam.8 -

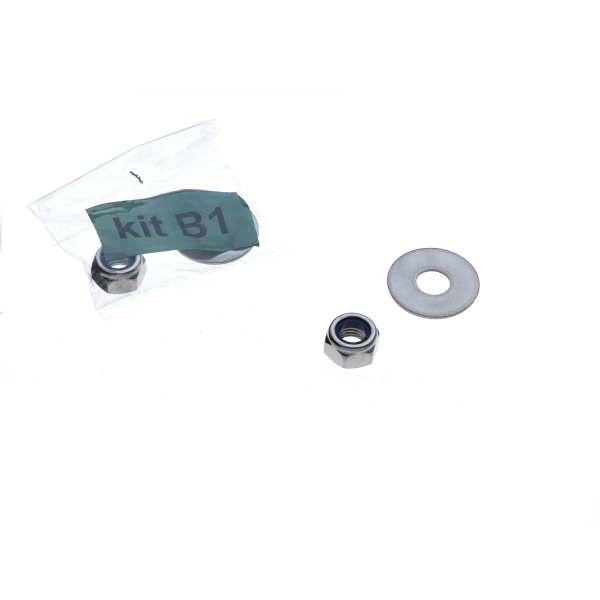

Kit B1
Art. 000885 Kit bulloneria formato da: 1 dado autobloccante M12 + 1 rondella M12x36 -
Kit B4
Art. 000888 Kit bulloneria formato da: 2 dadi autobloccanti M12 + 2 rondelle M12x36 -

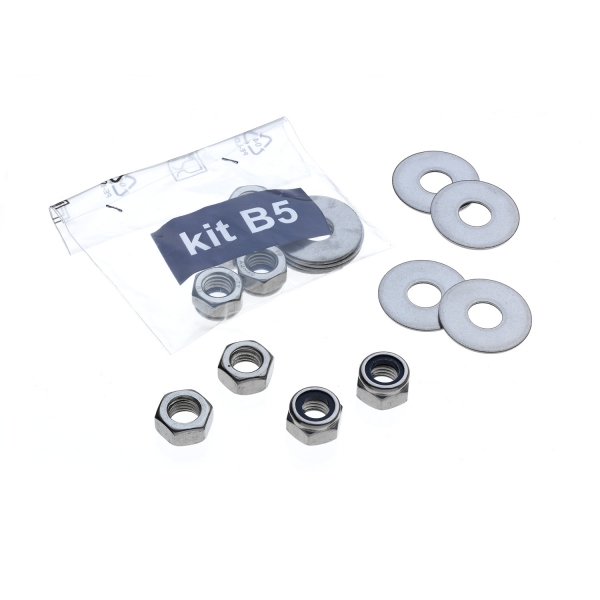

Kit B5
Art. 000889 Kit bulloneria formato da: 2 dadi autobloccanti M12 + 2 dadi M12 + 4 rondelle M12x36 -
Kit B9
Art. 000893 Kit bulloneria formato da: 2 dadi autobloccanti M12 + 4 rondelle M12x36 + 2 bulloni M12x40 -
Barra M12
Art. 000014 Barra Filettata M12 1 m in acciaio Inox AISI 304 Sgrassata -
Resina HY170
Art. 002365 Resina Hilti HY170 per cls e muratura da 330ml -
Res.Eposs 400ml
Art. 000021 Resina bicomponente econ. 410ml -
Res.Eposs NORD
Art. 002124 Resina bicomponente economica Nordica 400ml per applicazione invernale fino a -20 gradi
-
STC
Ancoraggio idoneo per il fissaggio sottotegola.
