Rail d'antichute Alurail S

Ligne de vie rigide avec rail polyvalente.

Le rail antichute Alurail S est un système composé d'un profilé extrudé anodisé qui, grâce à sa petite taille, nécessite un espace minimal tout en conservant une résistance extrêmement élevée.

  • Rail en T en aluminium anodisé extrudé (aluminium de qualité marine) disponible en longueurs de 3 m et 6 m
  • Possibilité d'adapter la longueur du rail, lors du montage, aux besoins du client, en remettant en place les trous de fixation
  • L'adaptabilité particulière du matériau permet la création de courbes et de torsions pour mieux épouser la forme de la toiture.
  • Possibilité de positionner le chariot vers le haut, vers le bas ou sur le côté

En consultant le manuel téléchargeable ci-dessous, vous trouverez de plus amples informations sur le choix des dispositifs de fixation et sur les responsabilités imposées par la législation en vigueur.

Articles
000553
Modèle
Rail Antich. 3m
Détails

Rail Anti-chute en Aluminium 3 m

Articles
000554
Modèle
Rail Antich. 6M
Détails
Rail Anti-chute en Aluminium 6 m
Articles
009678
Modèle
Chariot avec anneau
Détails

Chariot avec œillet pour rail horizontal Alurail S.

Articles
010770
Modèle
Chariot Infinity
Détails

Chariot Infinity pour rail horizontal Alurail S.

Articles
010834
Modèle
Chariot avec platine
Détails

Chariot avec platine pou rail Alurail S.

Articles
000555
Modèle
Courbe horiz.
Détails
Courbe horizontale 90° anodisée
Articles
000556
Modèle
Courbe Vert Int
Détails
Courbe verticale int. 90° anodisée
Articles
000557
Modèle
Courbe Ver est.
Détails
Courbe verticale ext. 90° anodisée
Articles
000562
Modèle
Butée fixe de fin de course en alum
Détails

Butée fixe de fin de course en aluminium. Fournie avec deux boulons pour la fixation au rail Alurail S.

Articles
009669
Modèle
Butée ouvra int
Détails
Butée ouvrable du rail avec un clapet pivotant interne.
Articles
002616
Modèle
Pièce de rechange butée ouvrante
Détails

Pièce de rechange pour butée ouvrante extérieure

Articles
000559
Modèle
Mâchoire de Jon
Détails
Mâchoire de Jonction en Inox
Articles

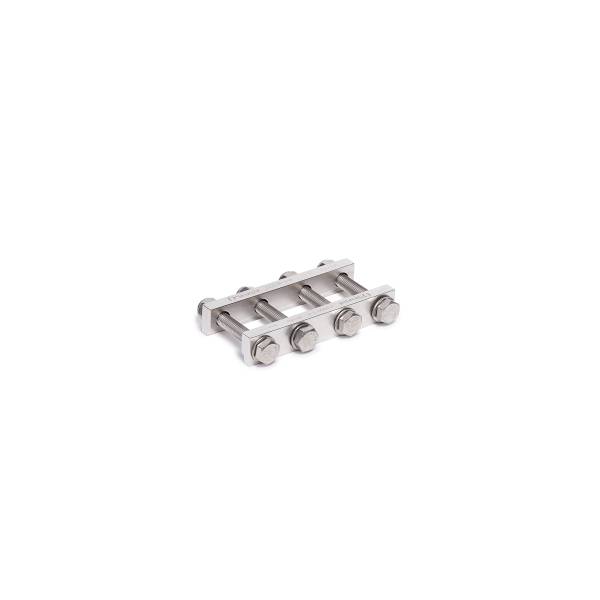

004919
Modèle
Bride de jonction AISI 316L
Détails

Bride de jonction AISI 316L

Articles
000560
Modèle
Arrêt ouv. Ext.
Détails
Arrêt ouvrable fin de course externe
Articles
002720
Modèle
PiattinoS dil
Détails

Piattino dilatazione Alurail S

Articles
004930
Modèle
PiattinoLS fix
Détails
Fermo fix Alurail L/S s/z bull 316
Articles
004923
Modèle
Butée de fixation Alurail L/S
Détails

Plaquette de fixation 304L électropolie et marquée avec barre de 35 mm pour Alurail L et S avec rondelle Grower et écrou auto-bloquant

Articles
002572
Modèle
PiattinoLSfix
Détails
Piattino di Fissaggio Decapato 304L per Alurail L e S senza bulloneria
Articles
004300
Modèle
Butée de dilatation Alurail S
Détails

Butée de dilatation Alurail S avec 1x rondelle Grower M10 et 1x écrou auto-bloquant M10

FAQ sur le binaire.

Conformément à la norme UNI EN 795:2012 et à la décision d’exécution (UE) 2015/2181 de la Commission du 24 novembre 2015, seuls les dispositifs de type B et E sont tenus de porter le marquage CE.

La maintenance, notamment des systèmes de sécurité, est obligatoire (art. 15 du décret législatif 81/2008 et ses modifications ultérieures). La législation italienne relative aux systèmes antichute impose une inspection selon les méthodes préconisées par le fabricant au moins une fois par an ou avant leur réutilisation s'ils n'ont pas été utilisés pendant une période prolongée (même plusieurs années).

La question est complexe : de quel type de test parle-t-on ? La norme exige deux tests : le premier concerne les ancrages (le matériau utilisé pour les fixer à la structure porteuse : tiges filetées à résine, vis de charpente, etc.), qui doivent résister aux forces maximales générées par la chute d’un opérateur ; le second vise à vérifier, concrètement, la bonne installation. Sauf indication contraire du fabricant, pour ce dernier test, une force de 5 kN dans le sens de travail doit être appliquée sur le poteau/la plaque d’ancrage pendant 15 secondes. Dans tous les cas, les deux tests sont obligatoires ; si l’on considère qu’il s’agit d’un test, la réponse est oui.

La première étape consiste à analyser les risques, et cela ne peut se faire sans tenir compte des activités qui seront réalisées.

Tous les systèmes de protection collective des bords de toiture sont inclus dans les solutions proposées : parapets, filets de sécurité et systèmes combinés (parapets et filets antichute). Le choix du système dépend des caractéristiques de la toiture et des besoins du client.

Les dispositifs à déformation contrôlée dissipent une partie de l'énergie libérée lors de la chute d'un travailleur, réduisant ainsi la charge transmise à la structure porteuse. Bien que chaque dispositif possède sa propre charge de rupture, la déformation élastoplastique qu'il subit lors d'une chute ne doit en aucun cas entraîner sa défaillance.

Oui. En effet, la norme UNI 11560:2022 exige que l'intervalle entre deux inspections périodiques (qu'elles soient visuelles ou instrumentales) ne dépasse pas 2 ans pour les contrôles relatifs au système d'ancrage et 4 ans pour les contrôles relatifs à la structure porteuse et aux ancrages.

Oui. Conformément à la norme UNI 11560:2022, point 9.2.1, le contrôle du système après montage doit être effectué par l'installateur et réalisé conformément aux instructions du fabricant du dispositif, du concepteur du système d'ancrage et de l'ingénieur structure. Pour les ancrages comportant des éléments mécaniques ou chimiques, il convient d'évaluer la possibilité de réaliser des essais de charge produisant une force de traction d'au moins 5 kN pour chaque ancrage afin de vérifier la bonne liaison entre l'ancrage et la structure porteuse.

Oui. Puisqu'un système d'ancrage a pour but de relier la ligne de vie à un équipement de protection individuelle (EPI) afin de prévenir les chutes de hauteur, une évaluation des risques doit être réalisée avant sa conception. Cette évaluation consiste à analyser les risques existants, concomitants ou ultérieurs, ainsi que ceux liés aux travaux ou activités à effectuer sur le toit.

Il est indispensable d'en tenir compte pour concevoir un système qui protège le travailleur contre de tels risques.

Conformément à l'article 59 du décret législatif n° 81/2008, la responsabilité incombe au travailleur s'il ne respecte pas ses obligations de sécurité, n'observe pas les dispositions relatives à la protection individuelle, n'utilise pas correctement son équipement de travail ou ne participe pas aux programmes de formation.

Si le dysfonctionnement d'une ou plusieurs pièces d'un système d'ancrage est dû à des défauts de fabrication ou d'installation, la responsabilité incombe au fabricant et/ou à l'installateur.

La norme UNI 11560:2022 indique que la documentation à fournir au client doit contenir :

  • Conception de la configuration du système d'ancrage (Informations techniques pour l'utilisation du système), réalisée par le concepteur du système d'ancrage sur la base de l'évaluation des risques.
  • Projet de vérification du concepteur structurel relatif au type d'ancrage de la structure porteuse en fonction du type de matériau de la structure (Rapport de calcul).

Conformément à l’annexe A2 de la norme UNI EN 795:2012 – Guide relatif à la documentation à fournir après l’installation –, la documentation nécessaire qui doit être fournie au client doit comprendre :

  • Plan d'installation schématique indiquant l'adresse et l'emplacement de l'installation, le nom et l'adresse de l'entreprise d'installation, le nom de la personne responsable de l'installation, l'identification du produit (nom du fabricant du dispositif d'ancrage, type, modèle/article), le dispositif de fixation (fabricant, produit, forces de traction et transversales admissibles), le plan d'installation schématique et les informations pertinentes pour l'utilisateur/client, telles que la disposition des points d'ancrage.

Ce plan doit être affiché à l'entrée du bâtiment afin qu'il soit visible et accessible à tous.

  • Déclaration d'installation correcte fournie par l'installateur responsable, qui doit contenir les informations suivantes concernant le dispositif d'ancrage : déclaration de conformité de l'installation aux instructions d'installation fournies par le fabricant dans le manuel d'utilisation et d'entretien, déclaration d'exécution conformément au plan d'installation mentionné ci-dessus, déclaration de fixation au support spécifié et de la manière spécifiée (nombre de boulons, matériaux corrects, position correcte, emplacement correct), déclaration que les travaux ont été mis en service conformément aux informations du fabricant, informations/documentation photographiques.
  • Déclaration de conformité des matériaux et manuels d'instructions pour le montage, l'utilisation et l'entretien, délivrés par le fabricant du système d'ancrage.

Les points d'ancrage permettent uniquement un mouvement circulaire dont le rayon est égal à la longueur de la longe, tandis que les lignes de vie permettent un mouvement linéaire sur toute leur longueur.

Une ligne de vie rigide ou à rail est un dispositif d'ancrage qui utilise une ligne d'ancrage rigide qui ne s'écarte pas de l'horizontale de plus de 15° (lorsqu'elle est mesurée entre les ancrages d'extrémité et intermédiaires en tout point de sa longueur).

Caractéristiques principales :

  • Système adapté aux travaux d'accès sur cordes
  • Système adapté à une utilisation en présence de systèmes photovoltaïques et pour les structures à faible résistance structurelle
  • Faible impact visuel, bonne mobilité et sécurité
  • Adaptabilité à la forme du toit
